Ku波段16通道TR組件
來源：市場處
發布時間：2016年04月29日
瀏覽次數：
Ku波段16通道T/R組件
性能特點：
²工作頻率：Ku波段，帶寬：4GHz
²脈沖輸出功率：40dBm
²數控移相器：6位
²數控衰減器：6位

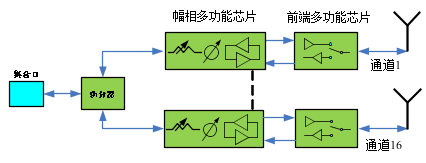

原理框圖：
功能概述：
Ku波段16通道T/R組件是集收發一體的多功能模塊，內有16個收發通道，收發通道采用兩片式構架方案即前端多功能以及幅相多功能兩種芯片，工作頻帶寬，集成度高，體積小，組件效率高，同時通道間具有良好的幅相一致性。
電性能指標：
（測試條件：常溫 工作電壓：+28V 脈寬：10μs 占空比：40%）
參數名稱 | 符號 | 單位 | 最小值 | 典型值 | 最大值 | ||
| 接收支路 | 接收增益 | Ga | dB | 23 | - | 25 | |
增益平坦度 | ΔGp | dB | - | ±0.8 | - | ||
全移相態增益變化 | - | dB | - | ±0.5 | - | ||
噪聲系數 | Nf | dB | 2.6 | - | 3.2 | ||
1dB壓縮點輸入功率 | Pi（1dB） | dBm | -23 | - | - | ||
移相精度 | - | ° | - | - | 3 | ||
衰減精度 | - | dB | ±（0.3+6%*Ai） Ai為衰減量 | ||||
通道幅度一致性 | - | dB | - | ±0.5 | - | ||
通道相位一致性 | - | ° | ±8 | ||||
| 發射支路 | 飽和輸出功率 | Pout | W | 10 | - | 15 | |
頂降 | - | dB | - | 0.5 | - | ||
效率 | - | % | - | 25 | - | ||
雜波抑制 | - | dBc | - | 60 | - | ||
移相精度 | - | ° | - | - | 3 | ||
通道幅度一致性 | - | dB | - | ±0.5 | - | ||
通道相位一致性 | - | ° | - | ±10 | - | ||
工作溫度 | -55℃～+75℃ | ||||||
貯存溫度 | -55℃～+85℃ | ||||||
外形尺寸 | 141mm×60mm×8.6mm | ||||||
重 量 | 180g | ||||||
